Nožasti zasun ključna je komponenta u mnogim industrijskim primjenama, posebno u sustavima koji se bave muljevitim smjesama, prahom i drugim medijima s kojima je teško rukovati. U središtu funkcionalnosti ovog ventila nalazi se dizajn diska, koji igra ključnu ulogu u određivanju ukupne izvedbe. Kao pouzdani dobavljač nožastih zasuna, iz prve sam ruke svjedočio kako različiti dizajni diskova mogu značajno utjecati na učinkovitost, trajnost i pouzdanost ventila. U ovom blogu istražit ću različite aspekte dizajna diskova i kako oni utječu na izvedbu nožastog ventila.
Osnove diskova s nožastim ventilom
Disk nožastog ventila je dio koji se pomiče gore-dolje kako bi kontrolirao protok medija kroz ventil. Obično je to ravna struktura poput oštrice koja prorezuje medije, otuda i naziv "vrata za nož". Glavna funkcija diska je osigurati čvrsto brtvljenje kada je zatvoren i omogućiti nesmetan protok kada je otvoren. Dizajn diska može uvelike varirati, ovisno o specifičnim zahtjevima primjene.
Odabir materijala za diskove
Jedan od najkritičnijih čimbenika u dizajnu diska je izbor materijala. Materijal mora moći izdržati korozivne, abrazivne i erozivne sile koje izazivaju mediji koji prolaze kroz ventil. Za primjene koje uključuju korozivne tvari,Nožasti ventili od nehrđajućeg čelikačesto su preferirani izbor. Nehrđajući čelik nudi izvrsnu otpornost na koroziju, što ga čini prikladnim za upotrebu u kemijskoj obradi, obradi vode i drugim industrijama u kojima je korozija problem.

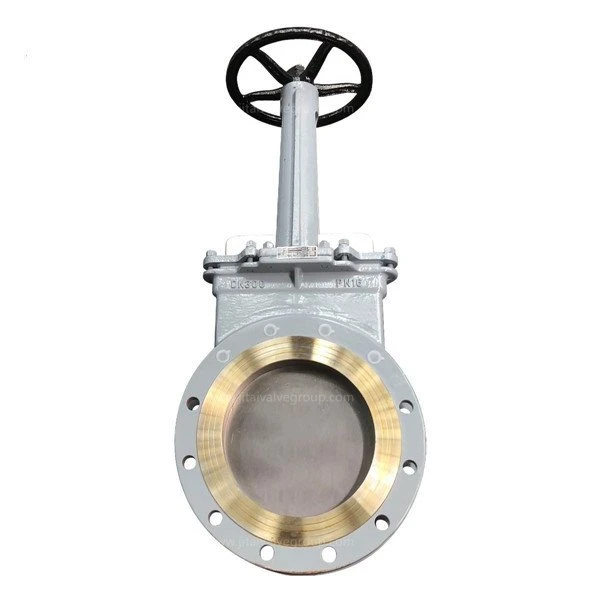

S druge strane,Nožasti zasuni od ugljičnog čelikaobično se koriste u primjenama gdje je otpornost na habanje važnija. Ugljični čelik je jak i izdržljiv materijal koji može izdržati habanje uzrokovano abrazivnim medijima kao što su kaše i prahovi. Također je relativno jeftin, što ga čini isplativom opcijom za mnoge industrijske primjene.
Oblik diska i njegov utjecaj na izvedbu
Oblik diska može imati značajan utjecaj na performanse ventila. Dobro dizajniran oblik diska može poboljšati karakteristike protoka, smanjiti pad tlaka i poboljšati učinkovitost brtvljenja. Jedan uobičajeni oblik diska je ravni disk, koji je jednostavan i lagan za proizvodnju. Plosnati diskovi prikladni su za primjene gdje je medij relativno čist i ne sadrži velike čestice.
Međutim, za primjene koje uključuju gnojnice i druge medije s kojima je teško rukovati, konusni ili kosi disk može biti prikladniji. Konusni ili skošeni rub diska pomaže učinkovitijem probijanju medija, smanjujući rizik od začepljenja i poboljšavajući ukupnu izvedbu ventila. Osim toga, suženi disk može osigurati bolje brtvljenje kada je zatvoren, smanjujući curenje i osiguravajući pouzdanost ventila.
Debljina i čvrstoća diska
Debljina diska još je jedan važan faktor pri dizajnu diska. Deblji disk općenito daje veću čvrstoću i izdržljivost, što ga čini prikladnijim za primjene u kojima je ventil izložen visokim pritiscima i silama. Međutim, deblji disk također povećava težinu ventila, što može otežati rad i može zahtijevati snažniji pokretač.
S druge strane, tanji disk može biti prikladniji za primjene gdje je težina važna ili gdje ventil nije izložen visokim pritiscima. Tanji diskovi također mogu smanjiti trošak ventila, čineći ih ekonomičnijom opcijom. Međutim, važno je osigurati da je disk i dalje dovoljno debeo kako bi osigurao potrebnu čvrstoću i izdržljivost za određenu primjenu.
Mehanizmi za brtvljenje i dizajn diskova
Mehanizam za brtvljenje nožastog zasuna usko je povezan s dizajnom diska. Dobar mehanizam za brtvljenje neophodan je za sprječavanje curenja i osiguravanje pouzdanosti ventila. Postoji nekoliko vrsta brtvenih mehanizama koji se obično koriste u nožastim zasunima, uključujući elastomerne brtve, brtve metal-metal i hibridne brtve.
Elastomerne brtve izrađene su od gume ili drugih elastomernih materijala i često se koriste u primjenama gdje je potrebna nepropusna brtva. Pružaju izvrsnu izvedbu brtvljenja i mogu se prilagoditi određenoj neusklađenosti između diska i sjedišta. Međutim, elastomerne brtve možda neće biti prikladne za primjene koje uključuju visoke temperature ili korozivne tvari.
S druge strane, metalno-metalne brtve izrađene su od metala i pružaju robusnije i izdržljivije rješenje za brtvljenje. Prikladni su za primjene gdje je ventil izložen visokim pritiscima i temperaturama. Međutim, brtve metal-metal mogu zahtijevati precizniju strojnu obradu i poravnanje kako bi se osiguralo ispravno brtvljenje.
Hibridne brtve kombiniraju prednosti elastomernih i metal-metalnih brtvi, pružajući brtveno rješenje visokih performansi koje je prikladno za širok raspon primjena. Hibridne brtve obično se sastoje od elastomernog brtvenog elementa i metalnog potpornog prstena, koji pruža dodatnu potporu i izdržljivost.
Utjecaj dizajna diska na održavanje i mogućnost servisiranja
Dizajn diska također može utjecati na održavanje i mogućnost servisiranja ventila. Dobro dizajniran disk trebao bi se lako ukloniti i zamijeniti, omogućujući brzo i učinkovito održavanje. Osim toga, disk bi trebao biti otporan na habanje i koroziju, smanjujući potrebu za čestom zamjenom.
Neki dizajni diskova uključuju značajke kao što su uklonjiva sjedišta ili zamjenjivi elementi za brtvljenje, što može dodatno pojednostaviti održavanje i smanjiti vrijeme zastoja. Ove značajke omogućuju zamjenu istrošenih ili oštećenih komponenti bez potrebe za zamjenom cijelog ventila, čime se štedi vrijeme i novac.
Zaključak
Zaključno, dizajn diska igra presudnu ulogu u određivanju performansi nožastog zasuna. Izbor materijala, oblika diska, debljine i mehanizma za brtvljenje imaju značajan utjecaj na učinkovitost, trajnost i pouzdanost ventila. Kao dobavljač nožastih ventila, razumijem važnost pružanja visokokvalitetnih ventila koji su dizajnirani da zadovolje specifične potrebe svake primjene.
Ako ste na tržištu za nožastim zasunom, potičem vas da pažljivo razmotrite dizajn diska. Odabirom ventila s dobro dizajniranim diskom, možete osigurati da vaš sustav radi učinkovito i pouzdano, smanjujući vrijeme zastoja i smanjujući troškove održavanja. Za više informacija ili raspravu o vašim specifičnim zahtjevima, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo pronaći savršeno rješenje ventila za vašu primjenu.
Reference
- "Valve Handbook: Principles and Applications", J. Paul Tullis
- "Industrijski ventili: odabir i dimenzioniranje", James E. Tompkins
- "Knife Gate Valves: Design, Selection, and Application", od raznih stručnjaka iz industrije
